[家庭装修 ] 超实用!家装电线选择及布线施工图解

2019-11-09


家装布线施工图解

一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;

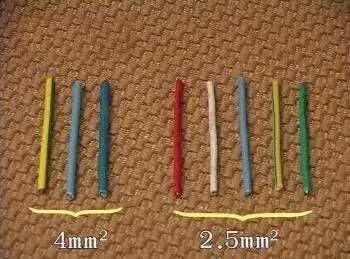

二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线



三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。



1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。



2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。如果用普通的PVC管穿线,就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方,因为 每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。

3、国标的做法就要22元了,完全不开横槽,只开竖槽。



四、水电施工的基本原则:

水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。

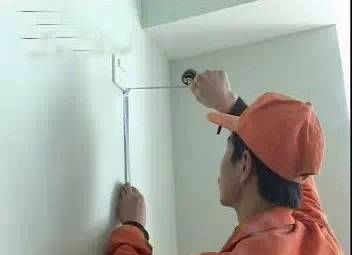

1、定位:首先要根据 你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

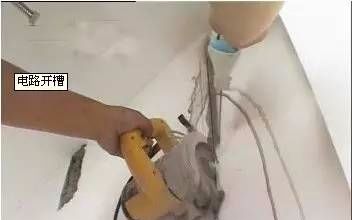

2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。









3、布线:布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙

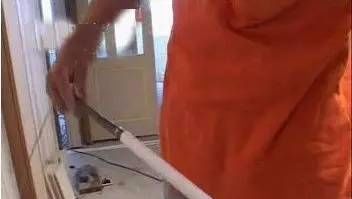

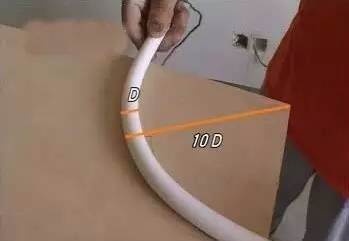

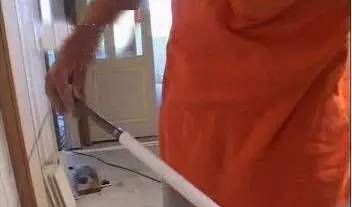

4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。









5、布线要遵循的原则

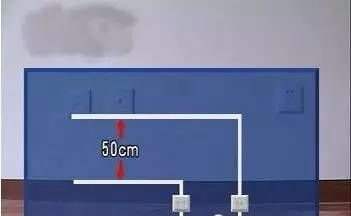

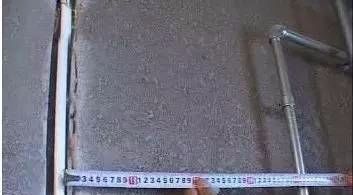

布线原则(1)如下图:强弱电的间距要在30-50公分,因为强电会干扰你的电视和电话;

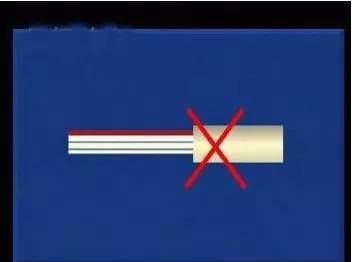

布线原则(2)如下图:强弱电更不能同穿一根管内









布线原则(3)如下图:管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿42.5平方的线

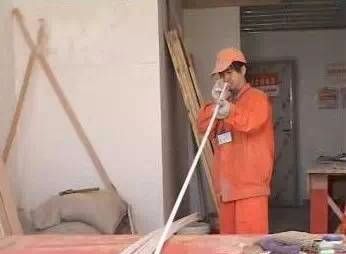

布线原则(4)如下图:长距离的线管尽量用整管

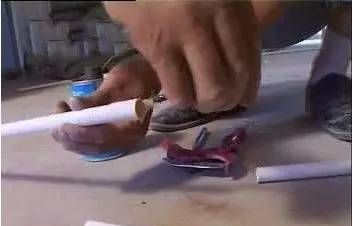

布线原则(5)如下图:线管如果需要连接,要用接头,接头和管要用胶粘好

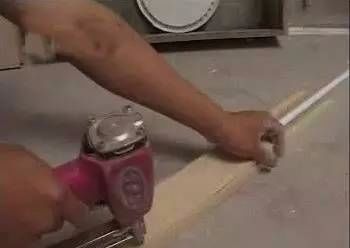

布线原则(6)如下图:如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修









布线原则(7)如下图:当布线长度超过15或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去









布线原则(8)如下图:一般情况下,电线线路要和暖气、煤气管道相距40公分以上









布线原则(9)如下图:一般情况下,空调插座安装离熟地2以上

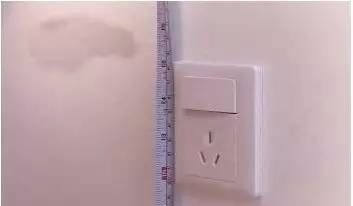

布线原则(10)如下图:没有特别要求的前提下,插座安装应该离地30公分高度

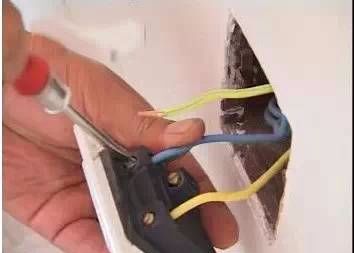

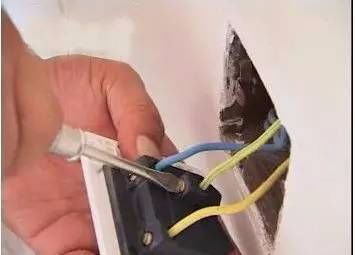

布线原则(11)如下图:开关、插座面对面板,应该左侧零线,右侧火线

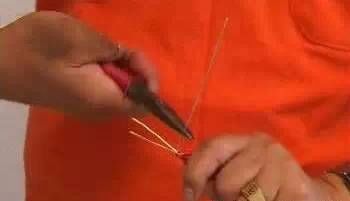

布线原则(12)如下图:家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单;

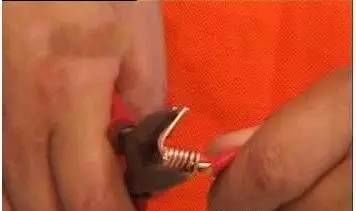

布线原则(13)如下图:接头处采用按压,必须要结实牢固

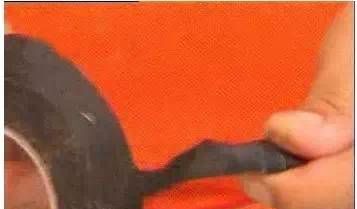

布线原则(14)如下图:接好的线,要立即用绝缘胶布包好









布线原则(15)如下图:在装修过程中,如果确定了火线、零线、地线的颜色,任何时候,颜色都不能用混了

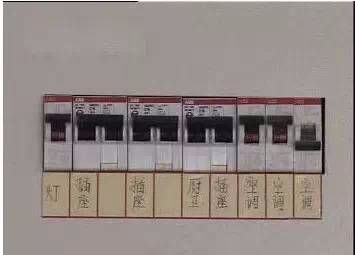

布线原则(16)如下图:家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线;一旦哪部分需要断电检修时,不影响其他电器的正常使用;









布线原则(17):很关键的在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏。
