电工基础理论知识,小编带你认识功率和电线电缆的计算方法

电工基础理论知识,小编带你认识功率和电线电缆的计算方法

分类:
技术专题
作者:
来源:
发布时间:
2018/10/29 10:12
浏览量
朋友们好,本来准备给大家讲一讲三相电气线路的接线方法,包括一些直接启动,正反转控制线路,星三角启动各种二次线路等等,让大家了解一点基本的电气基础,但最近有其他一些事情,以后一定补上。现在到大上海做老城区电气线路改造,就是一些家庭线路改造。今天来谈一些普通的电工基础,希望对朋友们有所弥补和帮助。虽然施耐德是名牌,但不会用这种漏保首先很多电工朋友们不知道电线可以承载的电流量,功率如何换算。小编给大家讲
朋友们好,本来准备给大家讲一讲三相电气线路的接线方法,包括一些直接启动,正反转控制线路,星三角启动各种二次线路等等,让大家了解一点基本的电气基础,但最近有其他一些事情,以后一定补上。现在到大上海做老城区电气线路改造,就是一些家庭线路改造。今天来谈一些普通的电工基础,希望对朋友们有所弥补和帮助。
电工基础理论知识,小编带你认识功率和电线电缆的计算方法

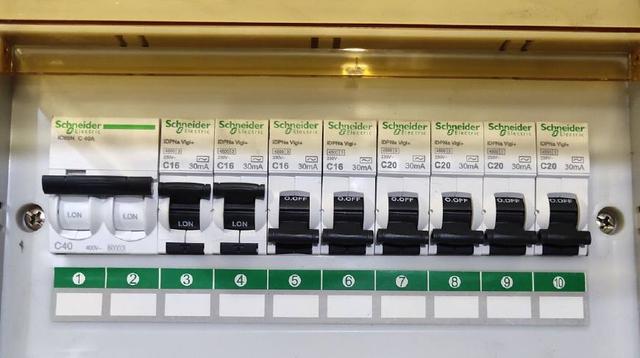

虽然施耐德是名牌,但不会用这种漏保
首先很多电工朋友们不知道电线可以承载的电流量,功率如何换算。小编给大家讲解一下,单相电器功率换算P=UI(这是阻性负载的,感性负载是P=UIcos,可忽略不计)这是初中的知识了,就算你是小学毕业的只要记住1KW是4.5A个电流即可,比如空调1.5p空调是2Kw那么电流为9A左右。如果三相电的换算功率为P=√3UIcos(这里功率因数取0.75),那么I=1000/1.732*380*0.75。所以三相电的1KW大约为2A,当然了其实还需要乘以效率,这里忽略不计。
电工基础理论知识,小编带你认识功率和电线电缆的计算方法

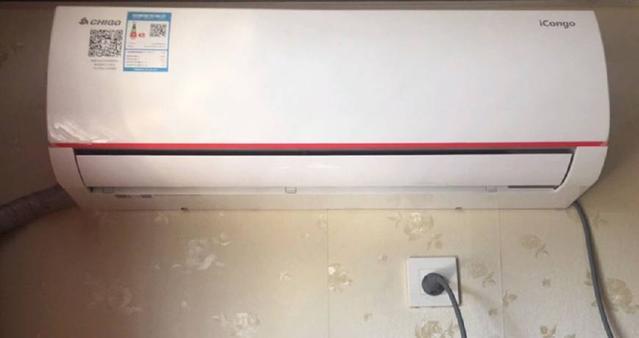

空调的1p是735w,电加热是1kw
然后我们再看一下电线电缆的承载电流量口诀,其实网上都可以收到,小编在这里整理一下给大家,下面口诀是铝线计算方法,如果是铜线就升一级算
一百上二十下五;(一百平方以上电缆*2,10平方以下电线乘以5,比如4平方则为20A)
二五三五四三界;(16/25平方乘以4,35/50平方乘以3)
七零九五两倍半;(70和95平方的是2.5倍)
穿管温度八九折;(这个好理解,我们直接乘以0.72)
铜线升级算;(还是以四平方为例,那么就是当6平方使用,1.5就是2.5,2.5就是4平方)
裸线加一半。(这个不用看,架空的无电缆皮的裸线)
电工基础理论知识,小编带你认识功率和电线电缆的计算方法
电缆越粗承载电流越大
通过以上口诀,我们知道现在铝线极少用到,大多数以铜线为主。那么4平方计算方法就是6平方的计算方法,就是往上一级电缆线的计算法,还有一个口诀在小编的实际操作中不如这个口诀来的精准和简单。
电工基础理论知识,小编带你认识功率和电线电缆的计算方法
电线的承载电流各不相同
那么4平方的线可以承受最多30A的电流(电线基本穿管,外部温度高,所以再乘以0.72倍才行),单相电为220V*30A就是6600w;三相电为15Kw,很简单是不是。小编在日常电工安装或维修或装修中都是以此为依据,当然了电热是不一样的(单相是4倍,三相是功率的1.5倍),不过小编认为可以再次忽略不计
电工基础理论知识,小编带你认识功率和电线电缆的计算方法
电缆的各种规格和型号
