什么是中压电缆

分类:
技术专题
作者:
日上电缆
来源:
发布时间:
2020/12/29 08:53
浏览量

1、中压电缆的电压范围在 6 kV 和 33kV 之间。它们大多被生产为许多应用(如公用事业、石化、运输、废水处理、食品加工、商业和工业市场)的发电和分销网络的一部分。

一般来说,它们主要用于电压范围高达36kV的系统,在发电和配电网络中发挥着不可或缺的作用。

随着全球对中压电缆的需求日益增长,与行业标准的一致性变得越来越重要。

2、标准

中压电缆最重要的标准是:

——IEC 60502-2:全球中压电缆最常用,其额定电压高达36千伏,设计和测试范围更广,包括单芯电缆和多芯电缆;铠装电缆和非铠装电缆,两种类型的铠装"带铠和线铠"包括在内。

——IEC / EN 60754:设计用于评估卤素酸气体的含量,旨在确定绝缘、护套等材料起火时释放的酸性气体。

——IEC / EN 60332:测量发生火灾时在整个电缆长度中传播的火焰。

——IEC / EN 61034: 指定在特定条件下确定电缆燃烧的烟雾密度的测试。

——BS 6622: 包括额定电压高达 36 kV 的电缆。 它涵盖了设计和测试范围,包括单芯和多芯电缆;只有铠装电缆,只有线铠类型和 Pvc 护套电缆。

——BS 7835: 包括额定电压高达 36 kV 的电缆。 它涵盖了设计和测试范围,包括单芯、多芯电缆,仅适用于铠装电缆,仅适用于线铠、低烟无卤电缆。

——BS 7870:是一系列非常重要的标准,适用于低压和中压聚合物绝缘电缆,供发电和配电公司使用。

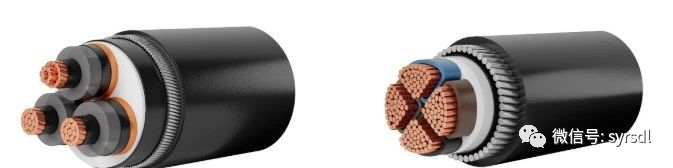

3、结构和材料

中压电缆设计可以有不同的尺寸和类型。结构比低压电缆的结构复杂得多。

中电压电缆和低电压电缆的区别不仅在于电缆的构造方式,还来自制造工艺和原材料。

在中压电缆中,绝缘过程与低压电缆的绝缘工艺大不相同,事实上:

——中压电缆由三层而不是一层:导体屏蔽层、绝缘材料、绝缘屏蔽层组成.

——中等电压的绝缘过程是通过使用CCV线路而不是传统的水平挤出机实现的,例如对于低压电缆的情况。

——即使绝缘材料具有与低压电缆(例如 XLPE)相同的标识,原材料本身也不同,以确保更纯净的绝缘材料。不允许使用用于低压电缆的着色母料进行芯识别。

——金属屏幕通常用于中压电缆的构造,用于专用于特定应用的低压电缆。

4、测试

根据电缆产品的所有认可标准,中压电缆产品需要深度类型测试,以评估各个组件和整个电缆。中压电缆针对其电气、机械、材料、化学和消防功能进行测试。

电气

部分放电测试 – 旨在确定放电存在、幅度,并检查幅度是否超过特定电压指定值。热循环测试 – 旨在评估电缆产品如何响应服务中的恒定温度变化。脉冲电压测试 – 旨在评估电缆产品能否承受雷击的浪涌。电压测试 4 小时 – 按照上述系列排序测试进行确认电缆的电气完整性。

机械

收缩测试 - 旨在深入了解材料性能,或影响电缆结构中的其他组件。

磨损测试 - 低碳钢角按标准用力加载,然后沿电缆水平拖动,以两种相反的方式拖至 600mm 的距离。

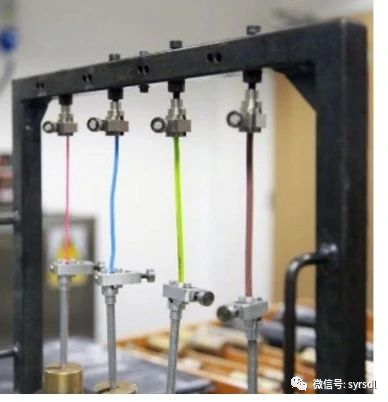

热集测试 – 旨在评估材料中是否有足够的交联。

化学

腐蚀性气体和酸性气体 - 设计用于测量电缆样品燃烧时释放的气体,模拟火灾场景,并评估所有非金属部件。

火灾

火焰传播测试 - 旨在通过测量通过电缆长度传播的火焰来评估和理解电缆性能。

烟雾排放测试 - 旨在确保产生的烟雾不会导致比指定相关值更低的透光水平。

要阅读实验室测试的完整列表,请访问您的自由中压电缆测试指南:

5、常见故障

低质量电缆会增加故障率,使最终用户的供电面临风险。

其主要原因是电缆基础设施过早老化,接头或电缆端接系统基础质量差,导致可靠性或运行效率降低。

例如,部分放电能量的释放是故障的前兆,因为它提供了电缆开始恶化的证据,这将导致故障和故障,以后停电。

电缆老化通常从降低电阻来影响电缆绝缘开始,电阻是缺陷的关键指标,包括湿气或气囊、水树、电树和其他问题。此外,分离护套可能受到老化的影响,增加反应或腐蚀的风险,这可能会导致以后在服务中出现问题。

选择经过全面测试的高质量电缆可延长其使用寿命,并预测维护或更换周期,并避免不必要的中断。

6、形式试验和产品批准

形式测试非常有用,因为它确认特定电缆样品在一定时刻符合特定标准。

BASEC 产品审批包括通过定期审核生产流程、管理系统和严格的电缆样品测试进行更严格的部门监控。

在产品批准方案中,根据正在评估的电缆或范围对多个样品进行测试。

非常严格的 BASEC 认证流程确保最终用户放心,电缆的制造性能符合公认的行业标准,按照最高质量水平进行,并持续运行,从而显著降低故障风险。
