10-35KV电力电缆的电气参数

分类:
技术专题
作者:
博缆会
来源:
博缆会
发布时间:
2020/12/31 10:58
浏览量

10kV电力电缆持续载流量在GB 50217 附录C 有相关规定(规范规定是最小值,企业生产的产品一般比规程规定的值稍大),小编将该部分摘录分享过,见《10kV及以下常用电力电缆允许100%持续载流量》,35kV见《35kV交联聚乙烯绝缘电力电缆型号及参数》,20kV还未进行相关介绍过,对于电缆在不同环境温度、不同土壤、土中直埋多根并行敷设、空气中单层多根并行敷设及电缆桥架上无间距配置多层并列敷设时电缆载流量的校正见《35kV及以下电缆  敷设条件不同时电缆允许持续载流量的校正系数》。

因为GB 50217 附录C 中无完整的电缆参数,故小编根据企业资料重新整理10kV交联聚乙烯绝缘电力电缆的结构及电气参数与大家分享,另外补充完善20kV部分的电缆参数。因为各企业参与有一定的差异,故以下参数仅供参考。

 1.   使用特性


●工频额定电压U0/U为8.7/10kV~18/30kV。

●电缆导体的最高允许工作温度:90℃。

●短路时(最长时间不超过5s)电缆导体的最高温度不超过250℃。

● 电缆弯曲直径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。



 2.   电缆额定电压的选择


●电缆的额定电压应适合于电缆系统的运行状况,用U0/U(Um) kV表示。

● U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压;

● U-电缆设计用的导体间的额定工频电压;

● Um-设备可承受的“最高系统电压”的最大值。

三相系统用电缆的U0值推荐如下表:

 A类系统──该类系统任何一相导体与地和接地导体接触时,能在1min内与系统分离;

B类系统──该类系统可在单相接地故障短时运行,但在任何情况下最长运行时间不超过8h,每年接地故障总持续时间不超过125h;

C类系统──不属于A类、B类的系统。

 3.   电缆的型号

型号

名称

使用范围

YJV

铜芯交联聚乙烯绝缘氯乙烯护套电力电缆

室内、隧道及电缆沟等场所,不能承受机械外力。单芯电缆不允许敷设在磁性管道中。

YJLV

铝芯交联聚乙烯绝缘乙烯护套电力电缆

YJY

铜芯交联聚乙烯绝缘氯乙烯护套电力电缆

YJLY

铝芯交联聚乙烯绝缘氯乙烯护套电力电缆

YJV22

铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

室内、隧道、电缆沟内,或埋地敷设等,能承受一定机械外力,但不能承受大的拉力。

YJLV22

铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJV23

铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJLV23

铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJV32

铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

室内、隧道、电缆沟、竖井或埋地敷设等,能承受机械外力和一定的拉力。

YJLV32

铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJV33

铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJVY33

铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

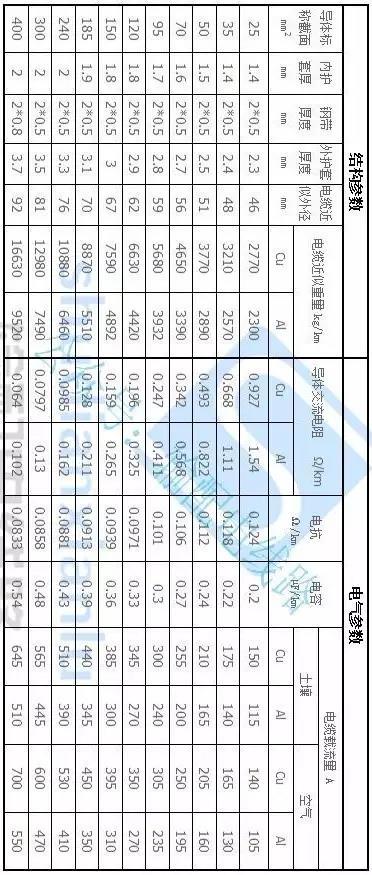

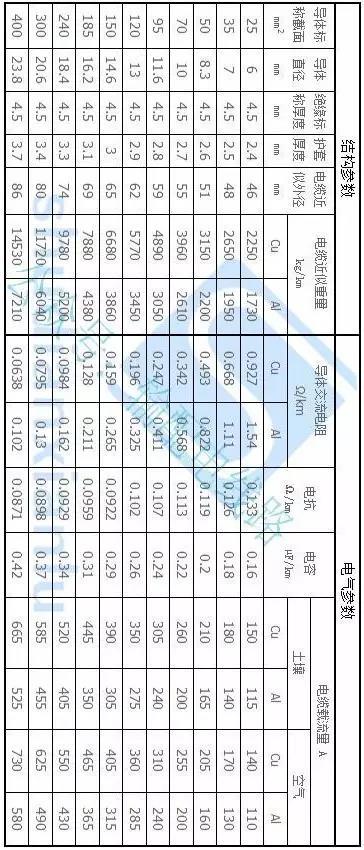

 4.   单芯额定电压6/10kV交联聚乙烯绝缘电力电缆YJV、YJLV

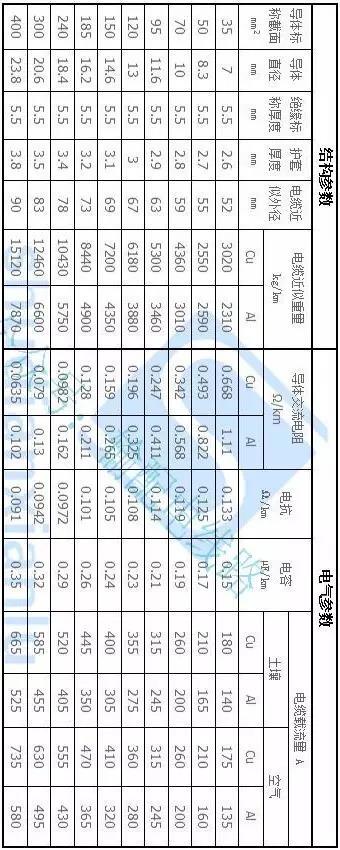

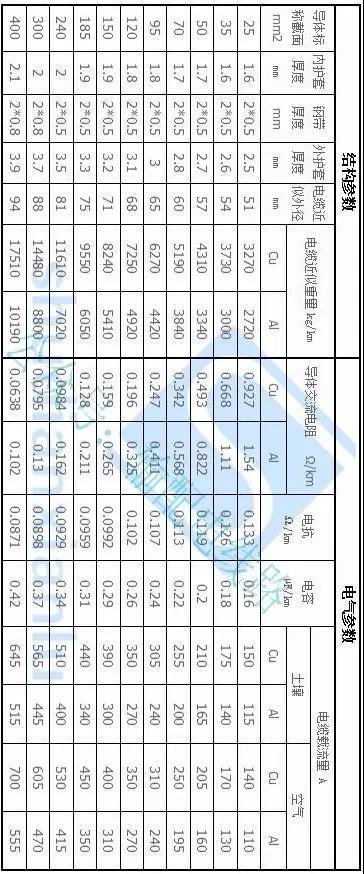

 5.   三芯额定电压6/10kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22

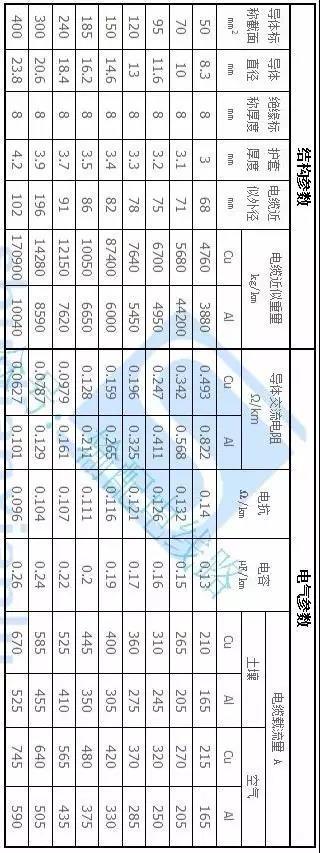

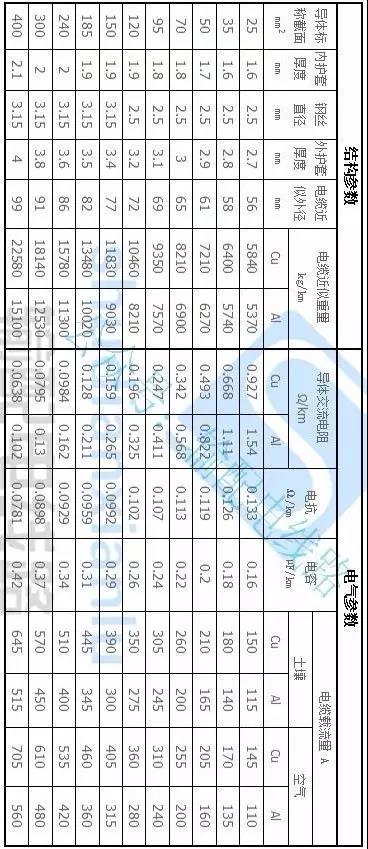

 6.   三芯额定电压6/10kV交联聚乙烯绝缘钢丝铠装电力电缆YJV32、YJLV32

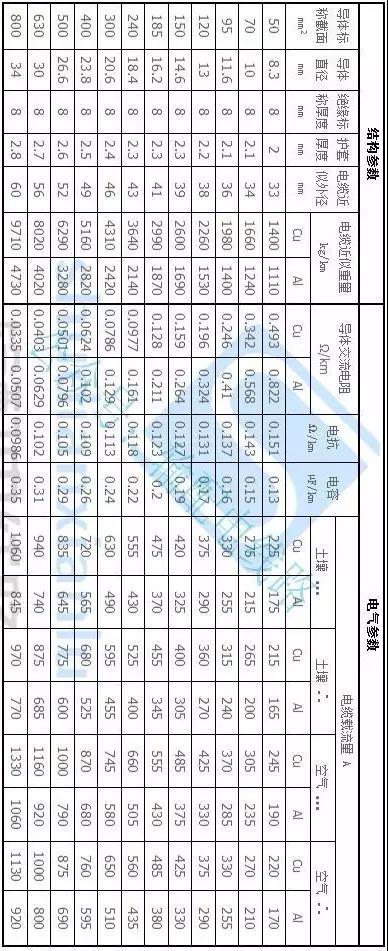

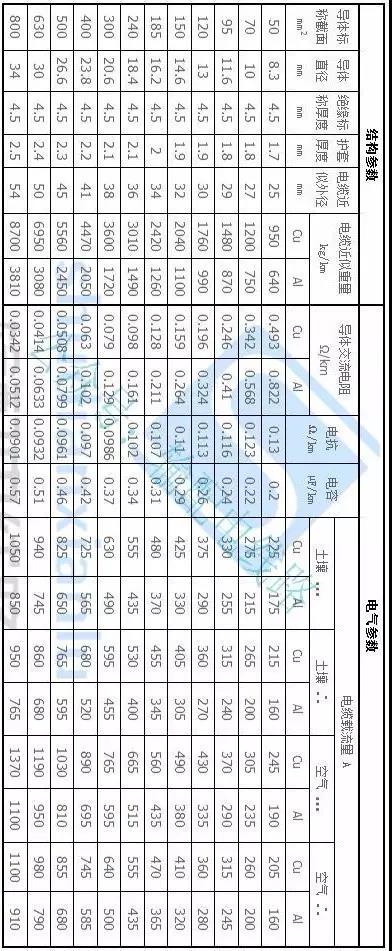

 7.    单芯额定电压8.7/10kV、8.7/15kV交联聚乙烯绝缘电力电缆YJV、YJLV

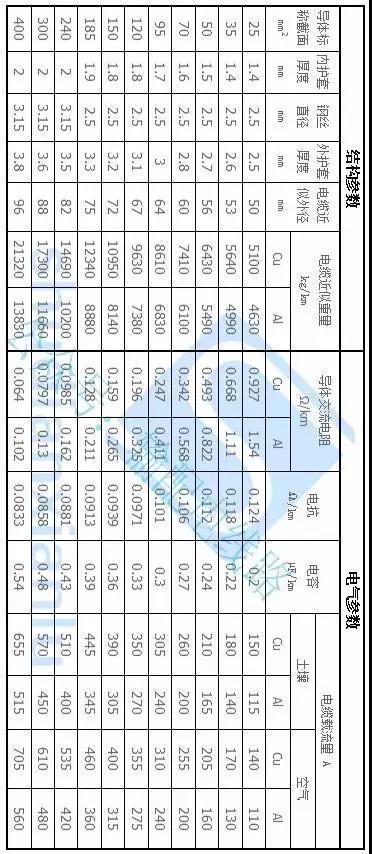

 8.    三芯额定电压8.7/10kV8.7/15kV交联聚乙烯绝缘电力电缆YJV、YJLV

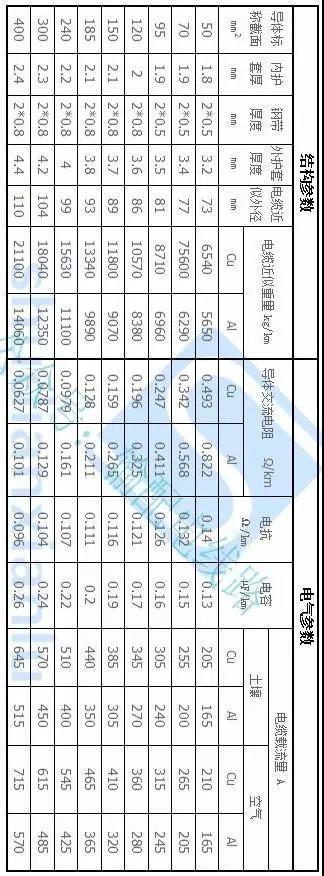

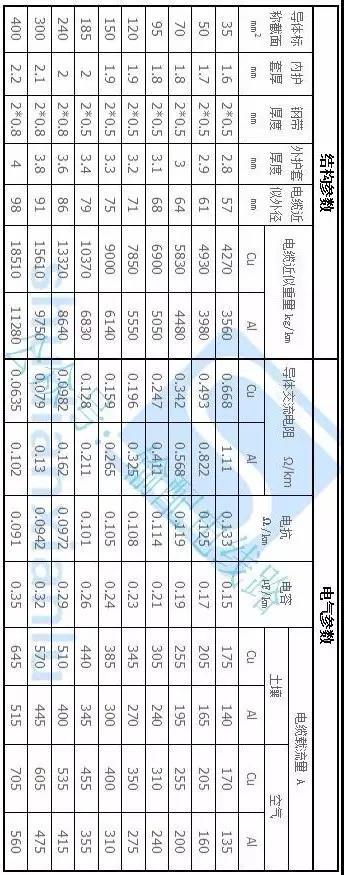

 9.    三芯额定电压8.7/10kV8.7/15kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22

 10.    三芯额定电压8.7/10kV8.7/15kV交联聚乙烯绝缘钢丝铠装电力电缆YJV32、YJLV32

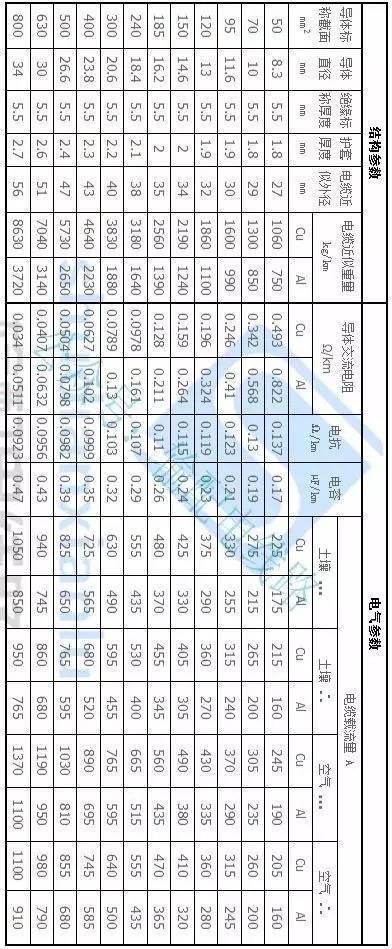

 11.    单芯额定电压12/20kV交联聚乙烯绝缘电力电缆YJV、YJLV

 12.     三芯额定电压12/20kV交联聚乙烯绝缘电力电缆YJV、YJLV

 13.    三芯额定电压12/20kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22

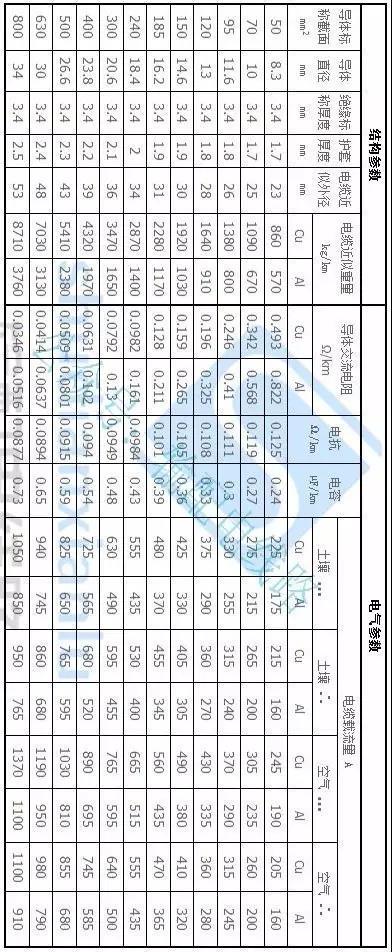

 14.   单芯额定电压18/30kV交联聚乙烯绝缘电力电缆 YJV、YJLV

 15.   三芯额定电压18/30kV交联聚乙烯绝缘电力电缆YJV、YJLV

 16.    三芯额定电压18/30kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22
